Proteção total contra falta e inversão de fase

Cada unidade sai da fábrica com identificação lateral contendo a descrição do produto, a tensão de trabalho, a data de fabricação e o registro de aprovação do controle de qualidade. Essa etiqueta facilita a rastreabilidade do equipamento durante a vida útil do painel e a reposição correta em campo, evitando trocas por modelos de tensão diferente.

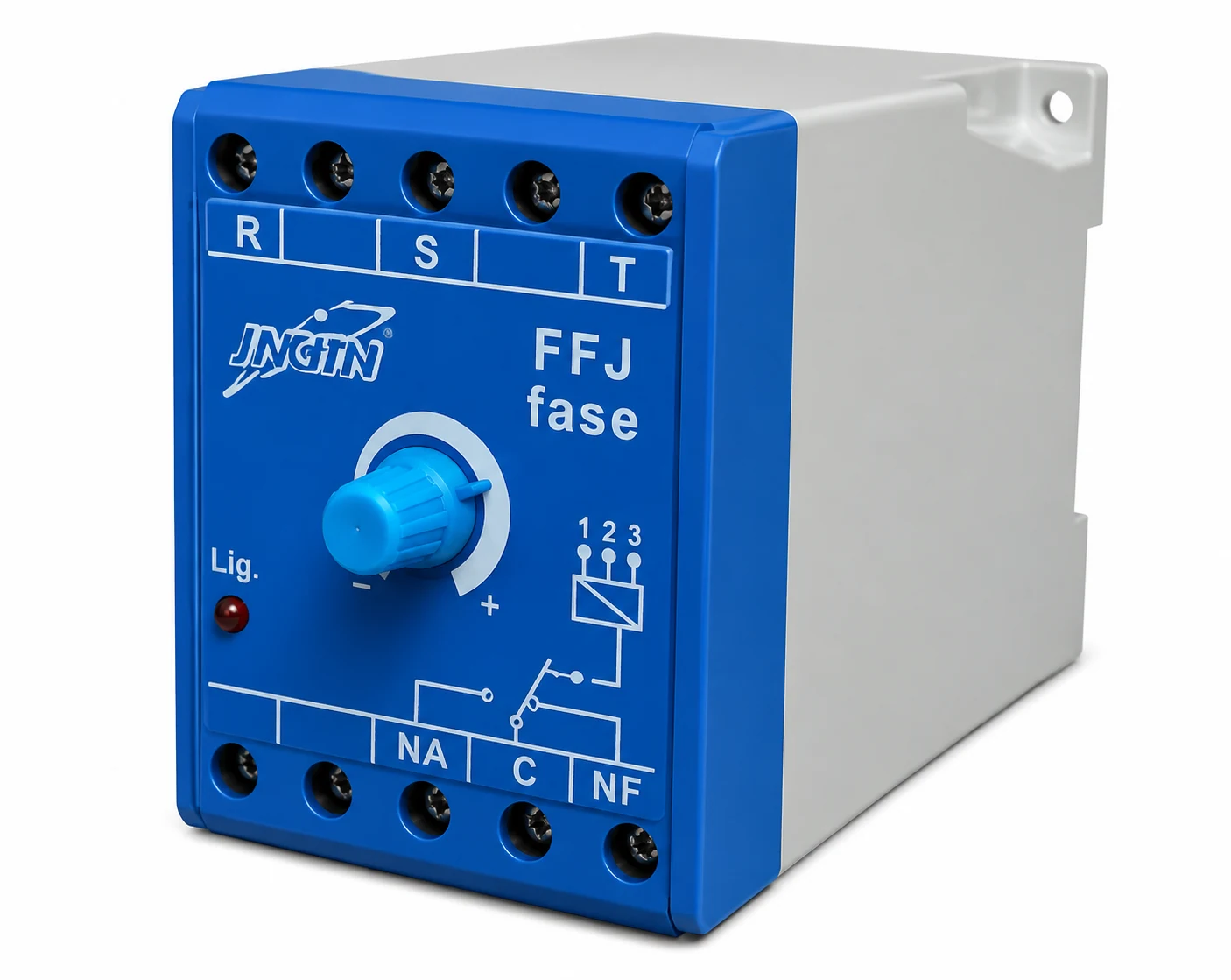

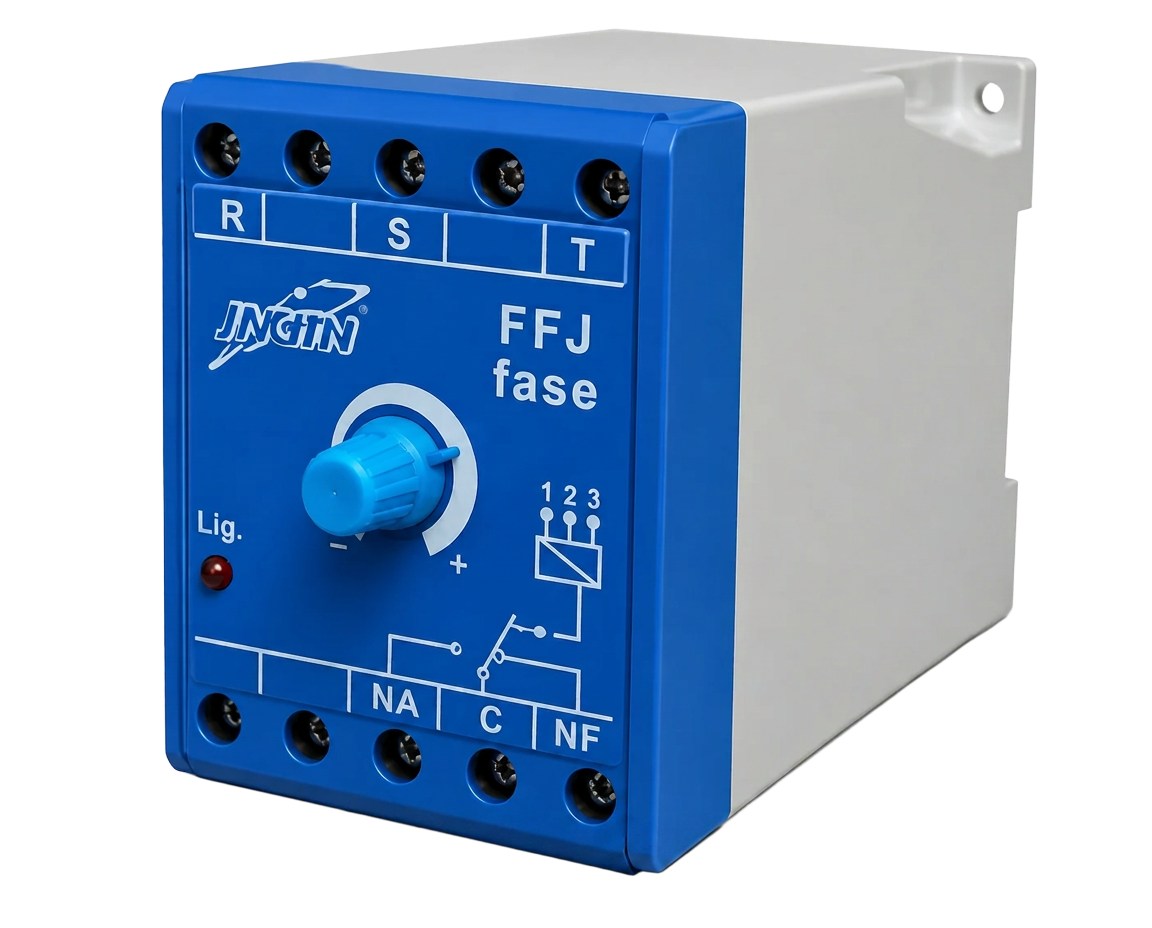

FFJ - caixa larga. Modelo tradicional da linha, indicado quando há folga de espaço no painel e quando se deseja maior conforto na passagem e no aperto dos cabos. É a opção mais comum em painéis de bombeamento e em quadros de comando montados em campo.

FFLJ - caixa estreita. Mesma função e mesmas características elétricas do FFJ, porém em caixa reduzida, para painéis com trilho DIN congestionado ou quadros compactos. É a escolha natural em retrofit, quando o espaço remanescente no trilho é pequeno.

RDJ - relé duplo (falta de fase + nível). Reúne em um único equipamento a proteção contra falta e desequilíbrio de fase e o controle de nível de líquidos. É empregado em conjuntos de recalque e poços onde o painel precisa proteger o motor e, ao mesmo tempo, comandar o enchimento do reservatório, reduzindo o número de componentes no trilho e a quantidade de pontos de ligação.

Como escolher entre FFJ e FFLJ: o critério é exclusivamente o espaço disponível no painel. Desempenho, tensões atendidas, capacidade de contato e forma de ligação são idênticos nos dois modelos.

As três fases da rede (R, S e T) são conectadas aos terminais de entrada do relé. A partir daí o equipamento monitora permanentemente a presença e o equilíbrio entre elas e comanda a comutação dos contatos de saída: o contato C-NA fecha e o contato C-NF abre enquanto a rede está normal.

Ligando o contato C-NA em série com o circuito de comando da chave do equipamento, o conjunto só permanece ligado enquanto as três fases estiverem presentes e equilibradas. Na falta de uma fase, na inversão de sequência ou em um desequilíbrio fora da faixa ajustada, o relé desarma, o contato abre e todo o sistema é desligado antes que o motor sofra sobreaquecimento nos enrolamentos.

O ajuste é feito pelo knob frontal, que permite adaptar a sensibilidade do relé à característica da rede local - importante em áreas rurais e em ramais longos, onde a variação de tensão é maior. O LED frontal indica visualmente a condição de relé atuado, o que acelera o diagnóstico em campo sem necessidade de instrumento.

O relé de falta de fase protege motores e cargas trifásicas em geral. As aplicações mais frequentes são bombas submersas e motobombas de irrigação, compressores, trituradores, moinhos, elevadores de grãos, câmaras frias e máquinas industriais em que a queima do motor representa parada de produção.

A falta de uma fase é uma das causas mais comuns de queima de motor trifásico: ao perder uma fase, as duas restantes assumem a corrente do conjunto e o enrolamento aquece rapidamente, muitas vezes sem que a proteção térmica convencional atue a tempo. O mesmo vale para o desequilíbrio prolongado entre fases, que reduz o rendimento e encurta a vida útil do isolamento.

Em instalações rurais, onde o motor costuma operar sem supervisão e a rede é mais sujeita a oscilações, o relé é considerado item básico de proteção do painel. O custo do equipamento é uma fração do custo de rebobinamento ou substituição de uma bomba submersa, sem contar o prejuízo com a parada.

O relé é fixado em trilho DIN ou diretamente por parafusos na placa de montagem. As ligações são feitas em terminais com prensa-fio identificados, o que dispensa consulta a diagrama externo durante a manutenção. Recomenda-se instalar o relé no circuito de comando, e não em série com a carga, dado que os contatos são dimensionados para 5 A em 250 VCA.

Antes da energização, confira se a tensão indicada na etiqueta lateral corresponde à tensão da rede - há versões para 220, 380 e 440 VCA. Após a partida, verifique o LED frontal e simule a abertura de uma fase para confirmar que o comando desliga a carga. Esse teste simples valida toda a cadeia de proteção do painel.

Em caso de dúvida sobre o dimensionamento, a ligação ou o comportamento do equipamento em uma aplicação específica, o suporte técnico é prestado diretamente pela fábrica, por quem projeta e monta o produto.
