Painéis de Comando para Poços Artesianos e Bombas
Painéis monofásicos e trifásicos, partida direta, estrela-triângulo, compensadora e chaves automáticas - montagem sob medida, fabricação própria, pronta entrega para instaladores e distribuidores.
Linha Painéis e Chaves de Partida
Modelos de fabricação própria, prontos para pedido de orçamento.
Painéis para poços artesianos

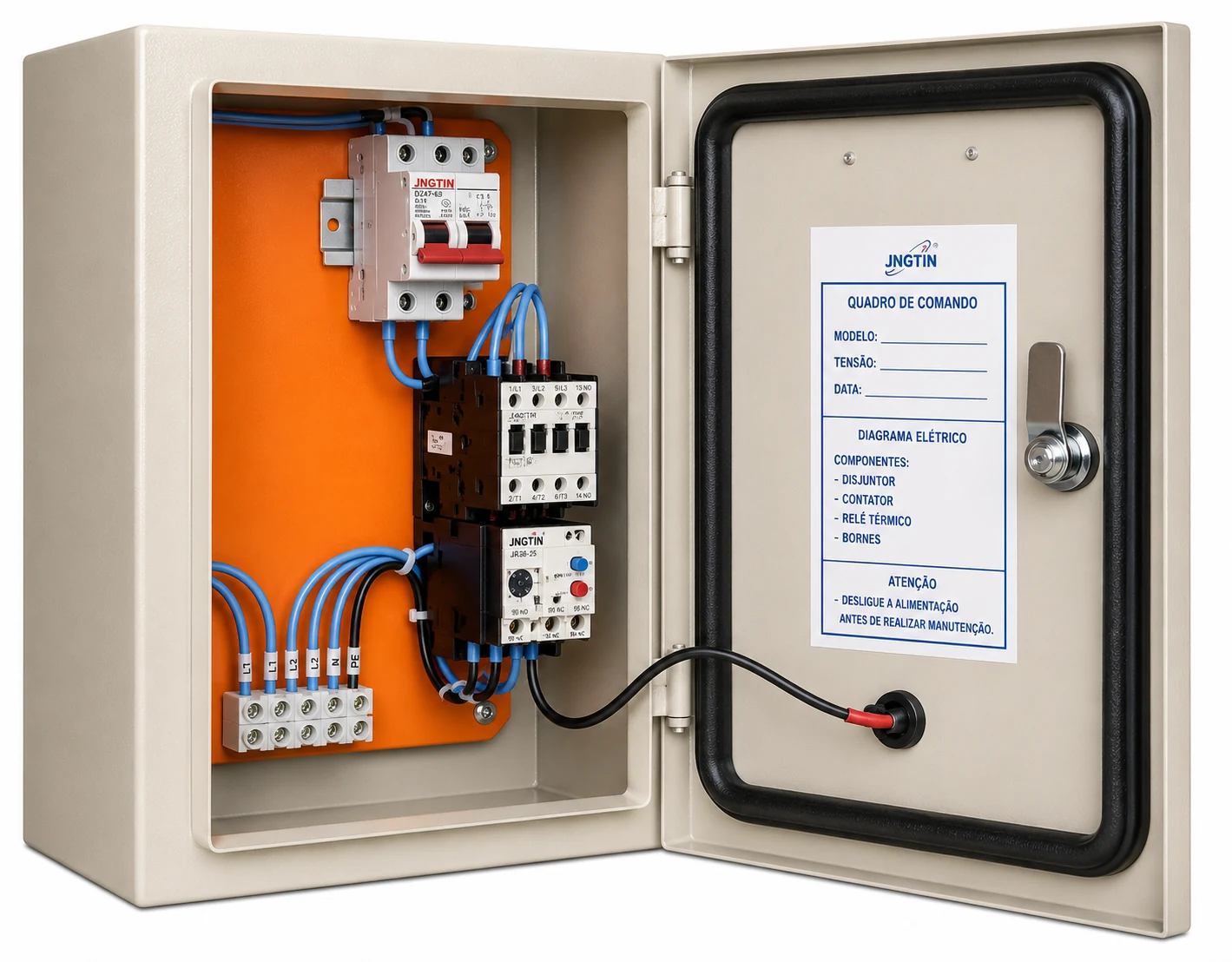

PDS Monofásico sem Partida
Partida Direta Stander para motores monofásicos de (2) fios ou motores (3) fios que possuam caixa de partida auxiliar acessória.
- Montado em caixa metálica 350x250x150mm (A x L x P)
- Não contém Voltímetro e Amperímetro

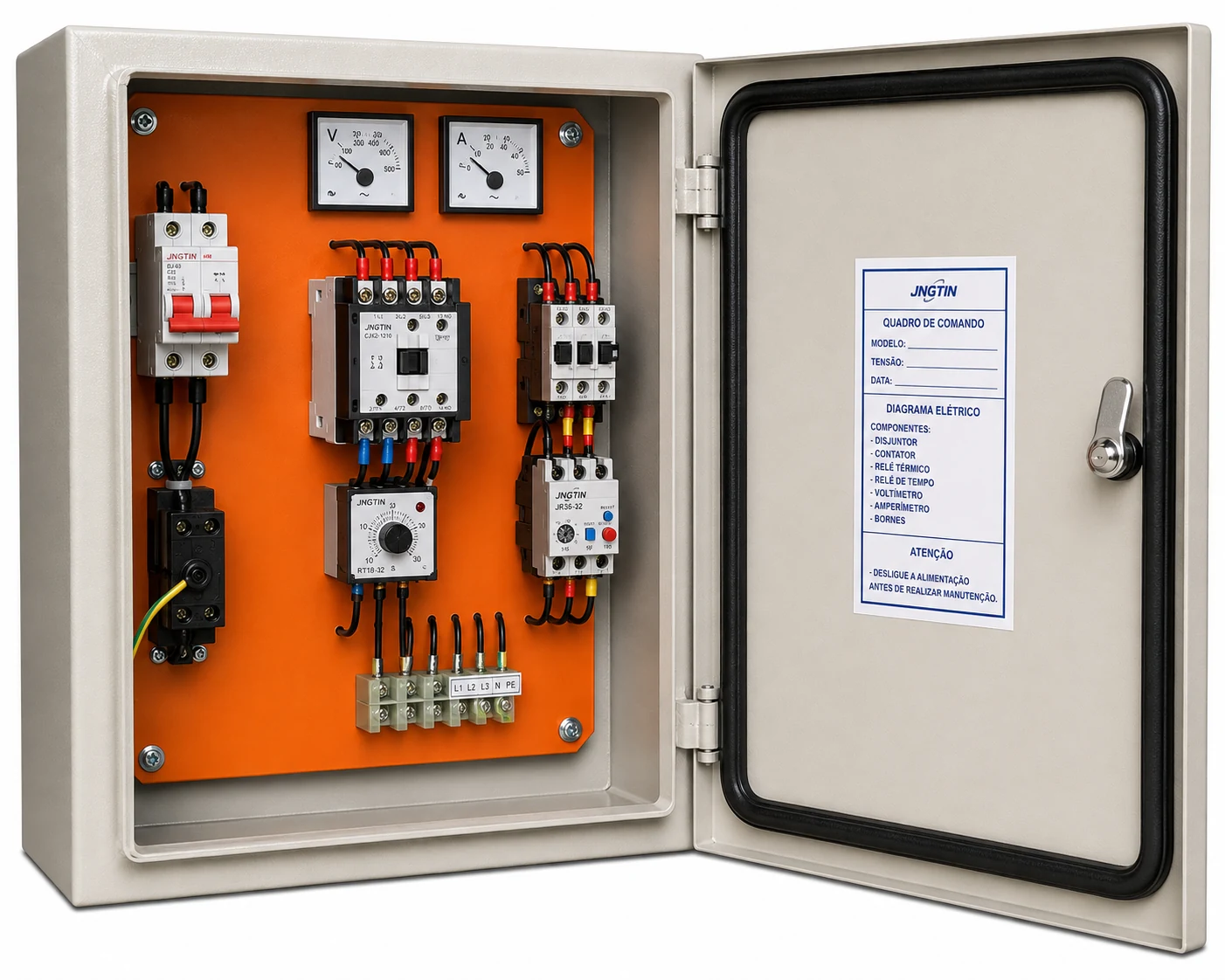

PD Monofásico sem Partida
- Partida Direta para motores monofásicos de (2) fios ou motores (3) fios que possuam caixa de partida auxiliar acessória
- Montado em caixa metálica 400x400x200mm (A x L x P)
- Contém Voltímetro e Amperímetro internos
- Quando o motor for (2) fios, é conectado direto à saída do painel; quando for (3) fios, é conectado à caixa de partida, alimentada pela saída do painel

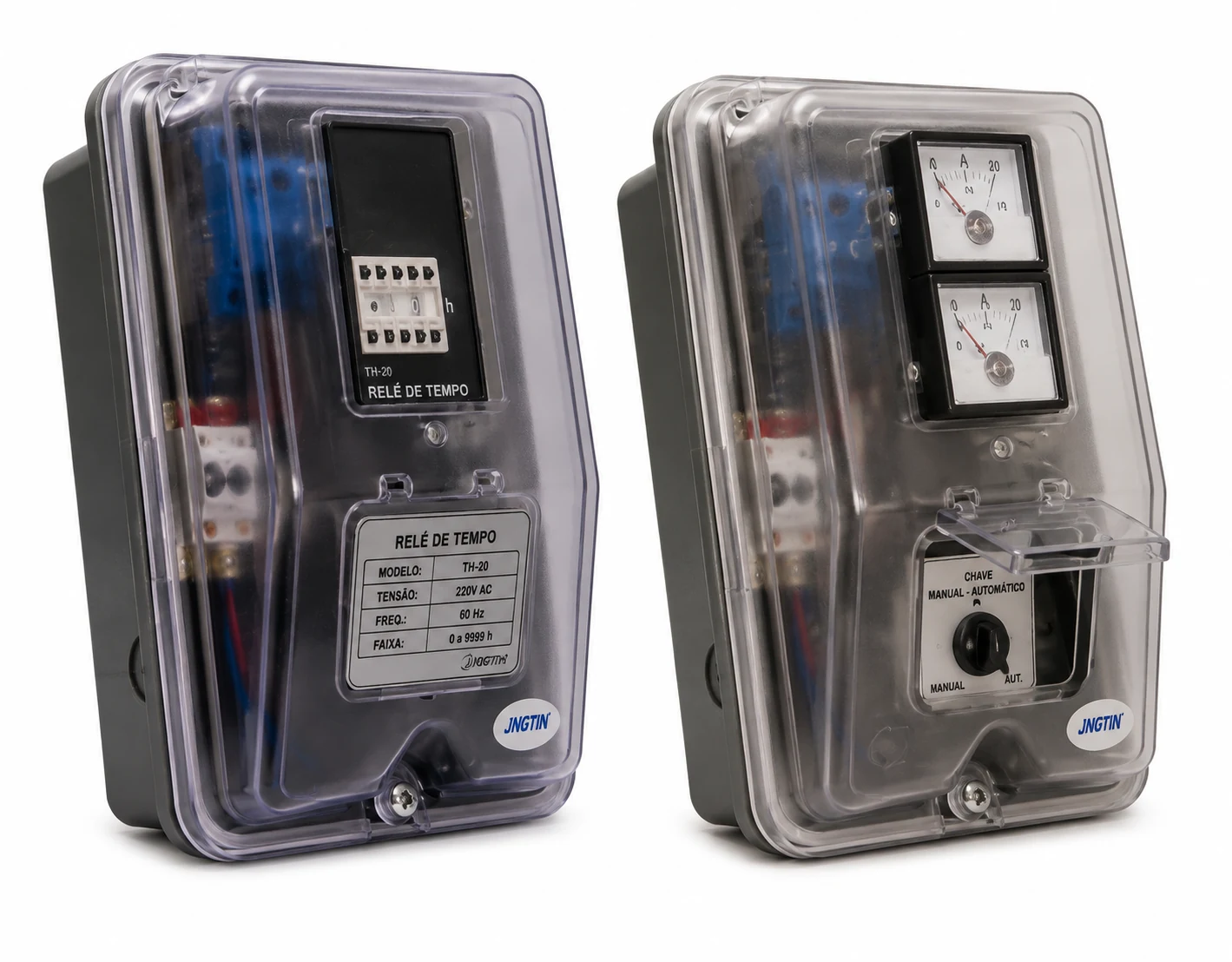

PDP Monofásico sem Partida
Partida Direta Plus para motores monofásicos de (2) fios ou motores (3) fios que possuam caixa de partida auxiliar acessória.
- Montado em caixa plástica Plus 310x200x140mm (A x L x P)
- Opção sem Voltímetro e Amperímetro
- Opção com Voltímetro e Amperímetro na porta

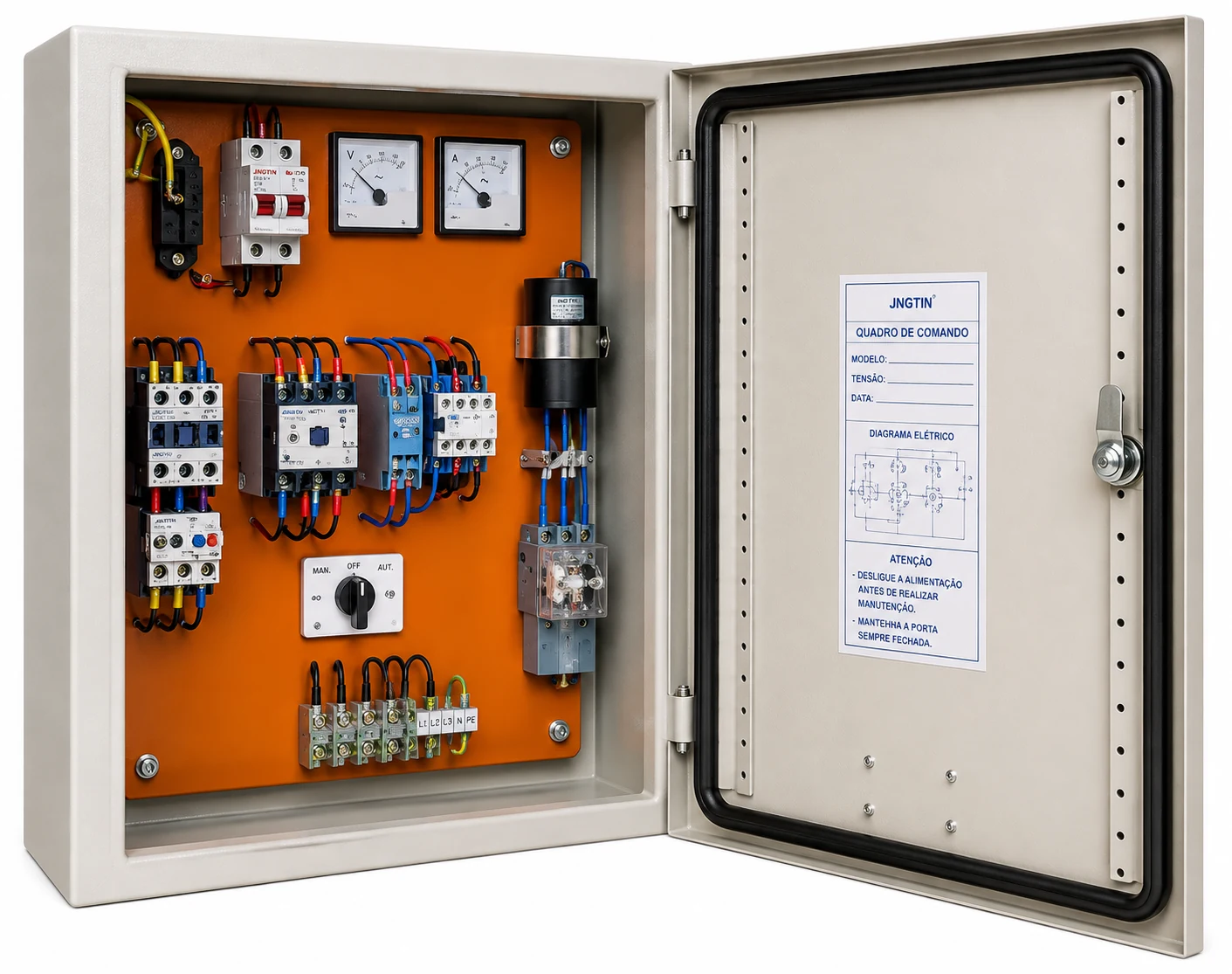

PDM Monofásico com Partida
Partida Direta monofásico para motores de (3) fios que necessitam de capacitores na partida e/ou funcionamento.
- Montado em caixa metálica 500x400x200mm (A x L x P)
- Contém Voltímetro e Amperímetro internos

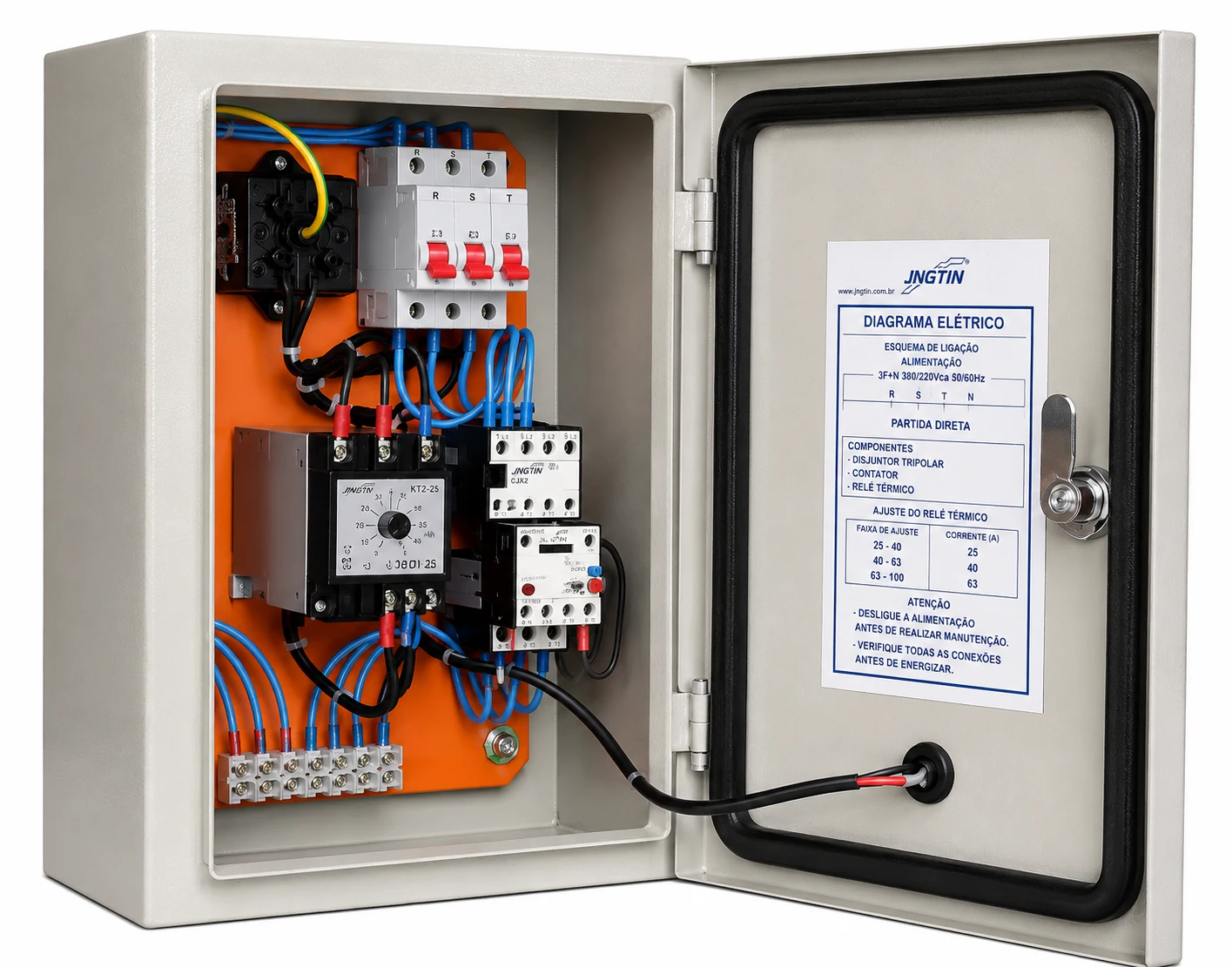

PDS Partida Direta Trifásico
Partida Direta Stander para motores trifásicos em 220 ou 380V, de 0,5 a 10,0 cv.
- Montado em caixa metálica 350x250x150mm (A x L x P)
- Não contém Voltímetro e Amperímetro

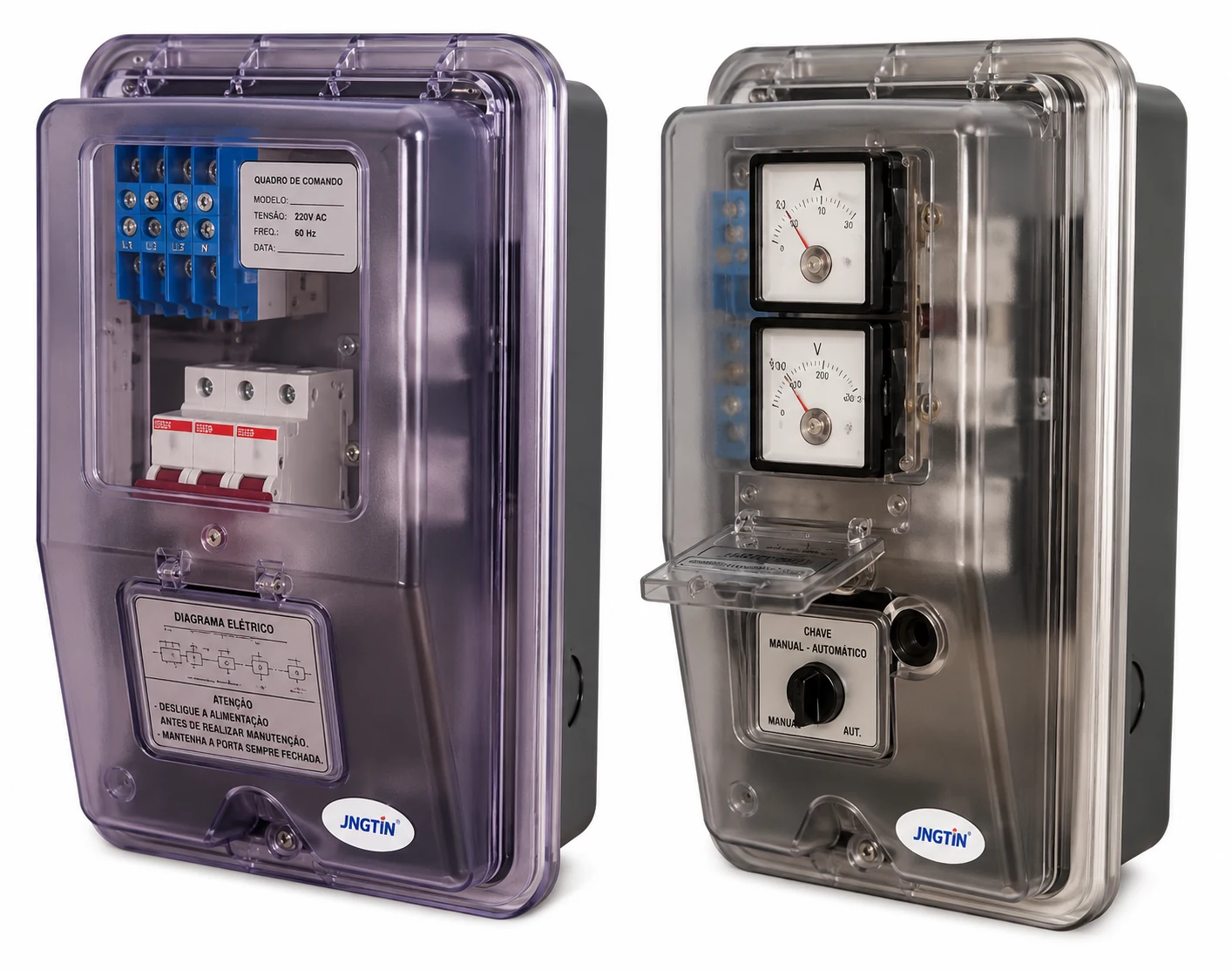

PDP Partida Direta Trifásico
Partida Direta Plus para motores trifásicos em 220, 380 ou 440V, de 0,5 a 10,0/12,5/15,0 cv.
- Montado em caixa plástica Plus 310x200x140mm (A x L x P)
- Opção sem Voltímetro e Amperímetro
- Opção com Voltímetro e Amperímetro na porta

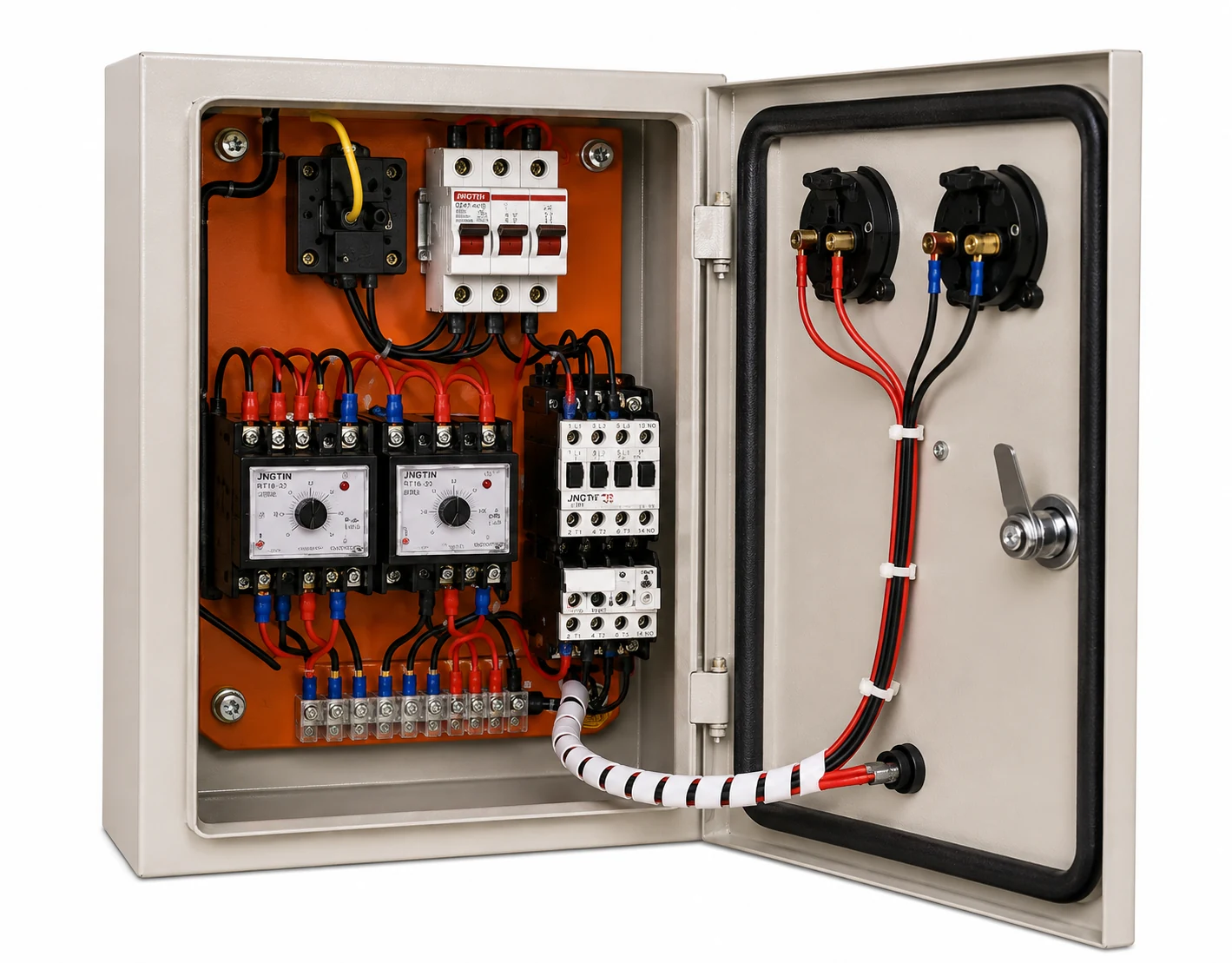

PDC Partida Direta Trifásico
Partida Direta Compacto para motores trifásicos em 220 ou 380V, de 0,5 a 8,0 cv.
- Montado em caixa metálica 350x250x150mm (A x L x P)
- Contém Voltímetro e Amperímetro na porta

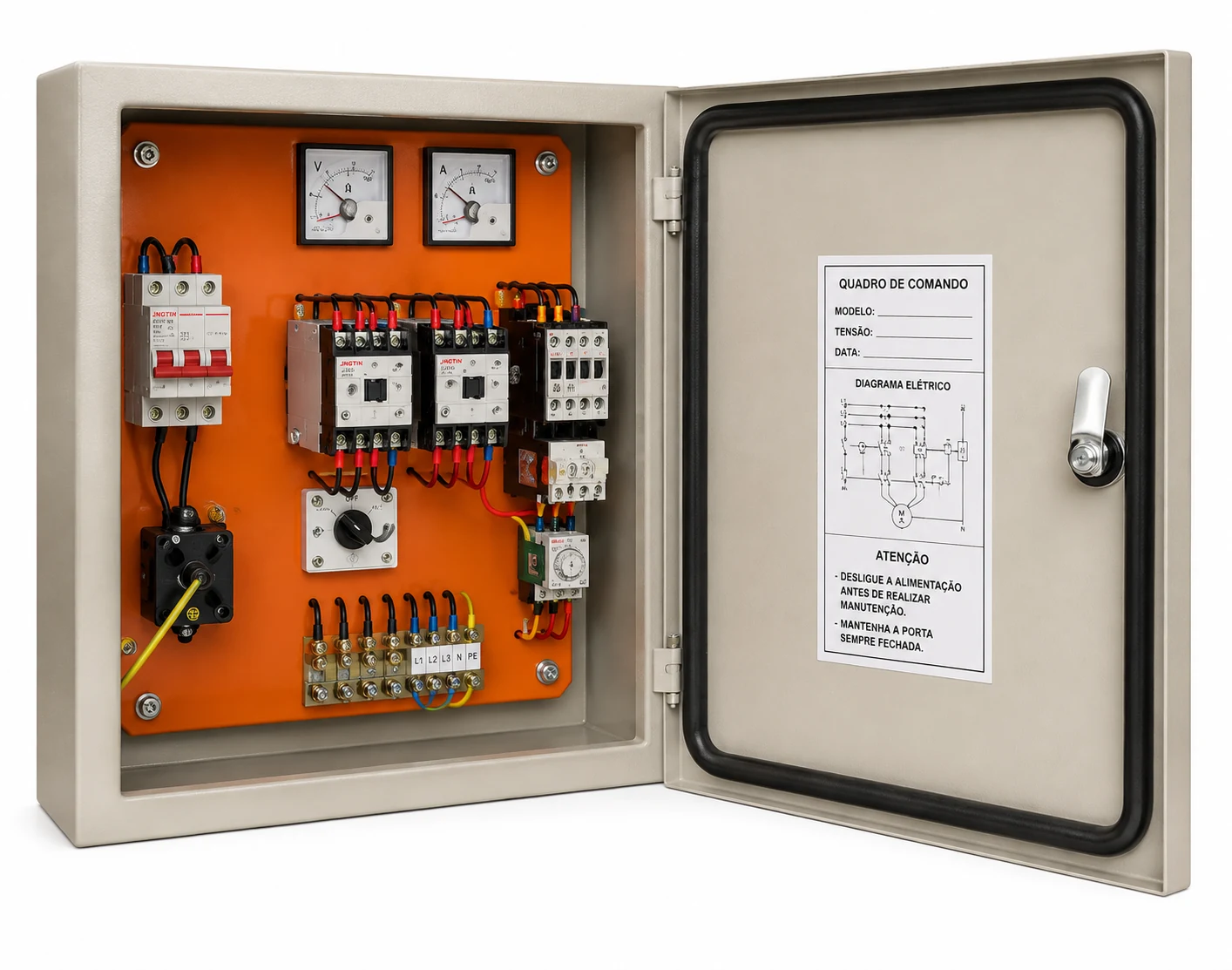

PD Partida Direta Trifásico
Partida Direta para motores trifásicos em 220, 380 ou 440V, de 0,5 a 20,0 cv, com comandos em 220 e 380 direto, ou 220 por entrada de neutro ou por transformador de potencial.
- Montado em caixa metálica 400x400x200, 500x400x200 ou 600x500x200mm (A x L x P)
- Contém Voltímetro e Amperímetro internos

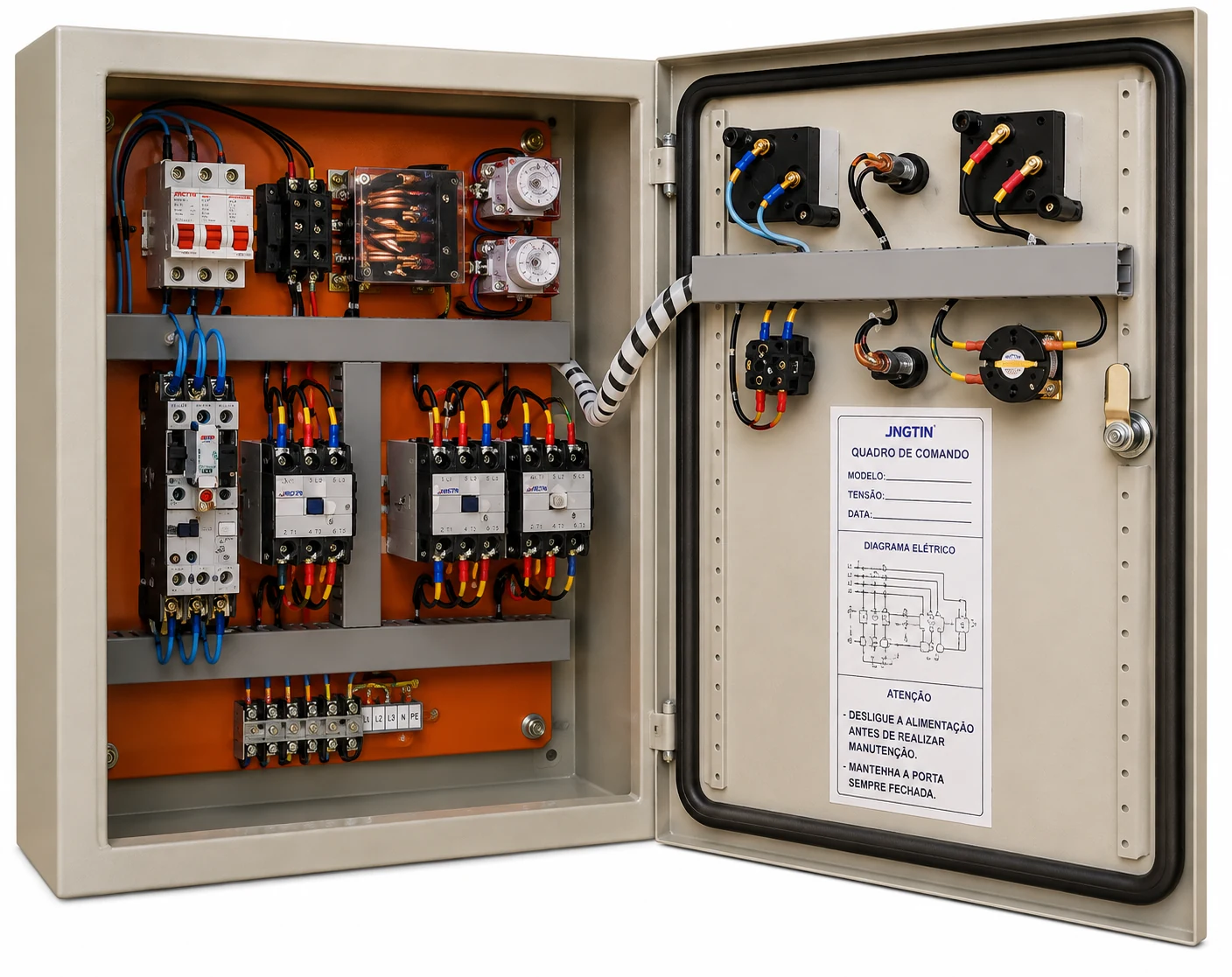

PDA Partida Direta Trifásico
Partida Direta padrão A para motores trifásicos em 220, 380 ou 440V, de 0,5 a 20,0 cv, com comandos somente em 220 direto, por entrada de neutro ou transformador de potencial. Montagem A - canaletado.
- Montado em caixa metálica 500x400x200 ou 600x500x200mm (A x L x P)
- Contém Voltímetro e Amperímetro na porta
- Contém Botoeira LD, sinaleiros e comutadora A-D-M

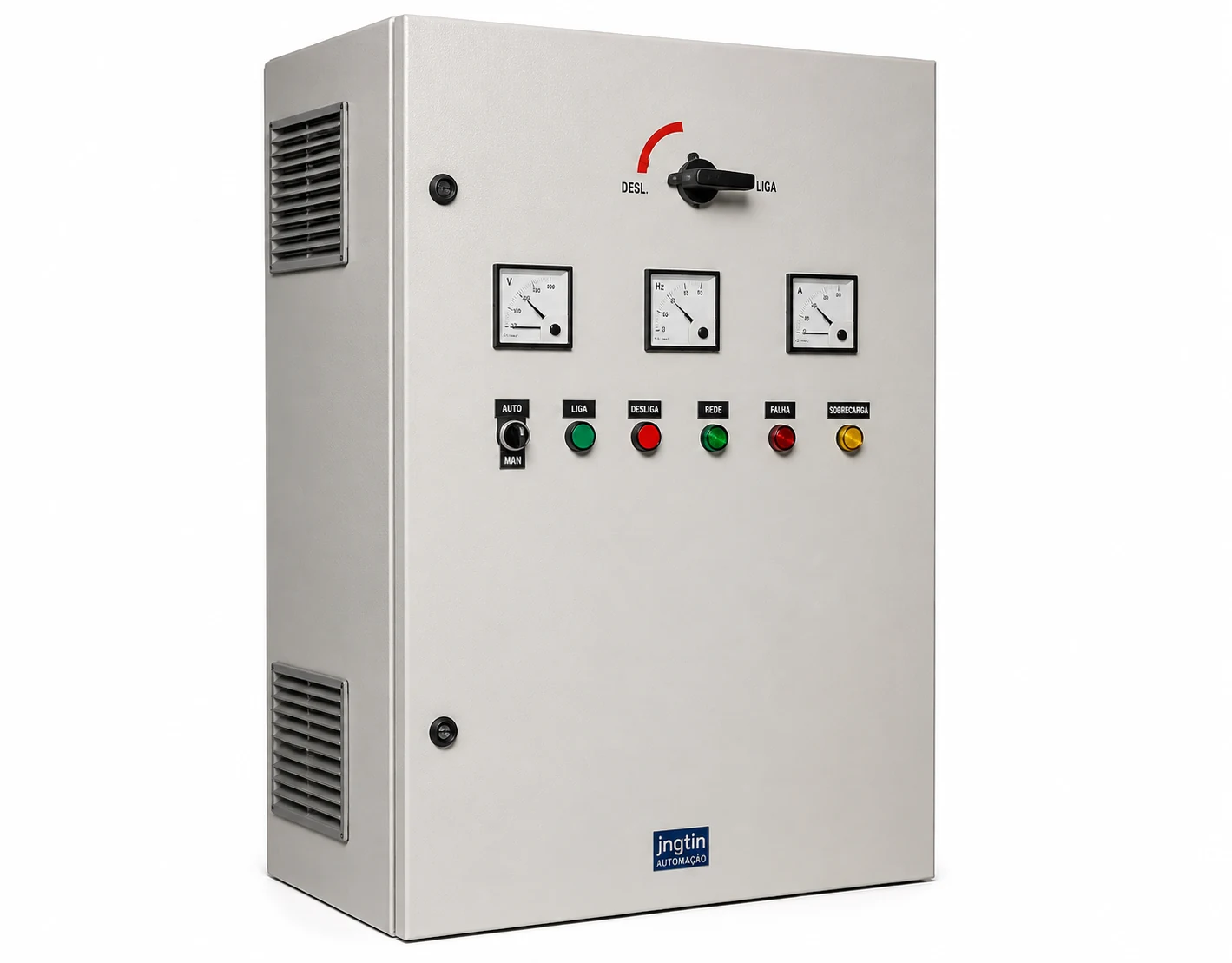

PC Partida Compensadora Trifásico
Partida Compensadora para motores trifásicos em 220, 380 ou 440V, de 15,0 a 200,0 cv, com comandos somente em 220 direto, por entrada de neutro ou transformador de potencial. Montagem A.
- Montado em caixa metálica de dimensões variadas
- Contém Voltímetro e Amperímetro na porta
- Contém Sinaleiro ligado e Comutadora A-D-M
Chaves automáticas de partida

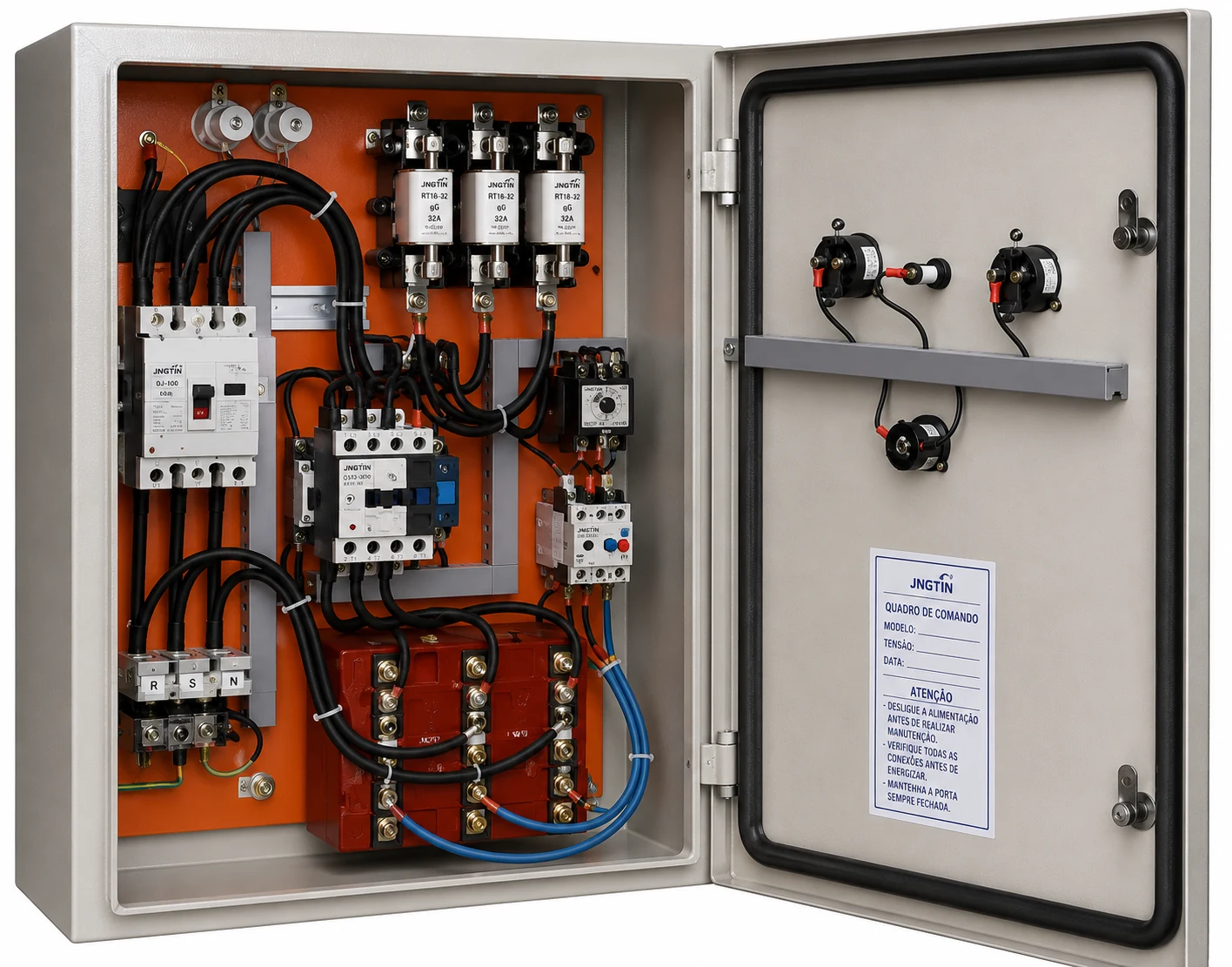

Partida Estrela Triângulo
- Para motores trifásicos em 220, 380 ou 440V
- Indicada para bombas de recalque, compressores, esteiras, prensas
- Caixa metálica conforme o projeto
- Opcionais: pára-raio, voltímetro/amperímetro, relé falta de fase, horímetro

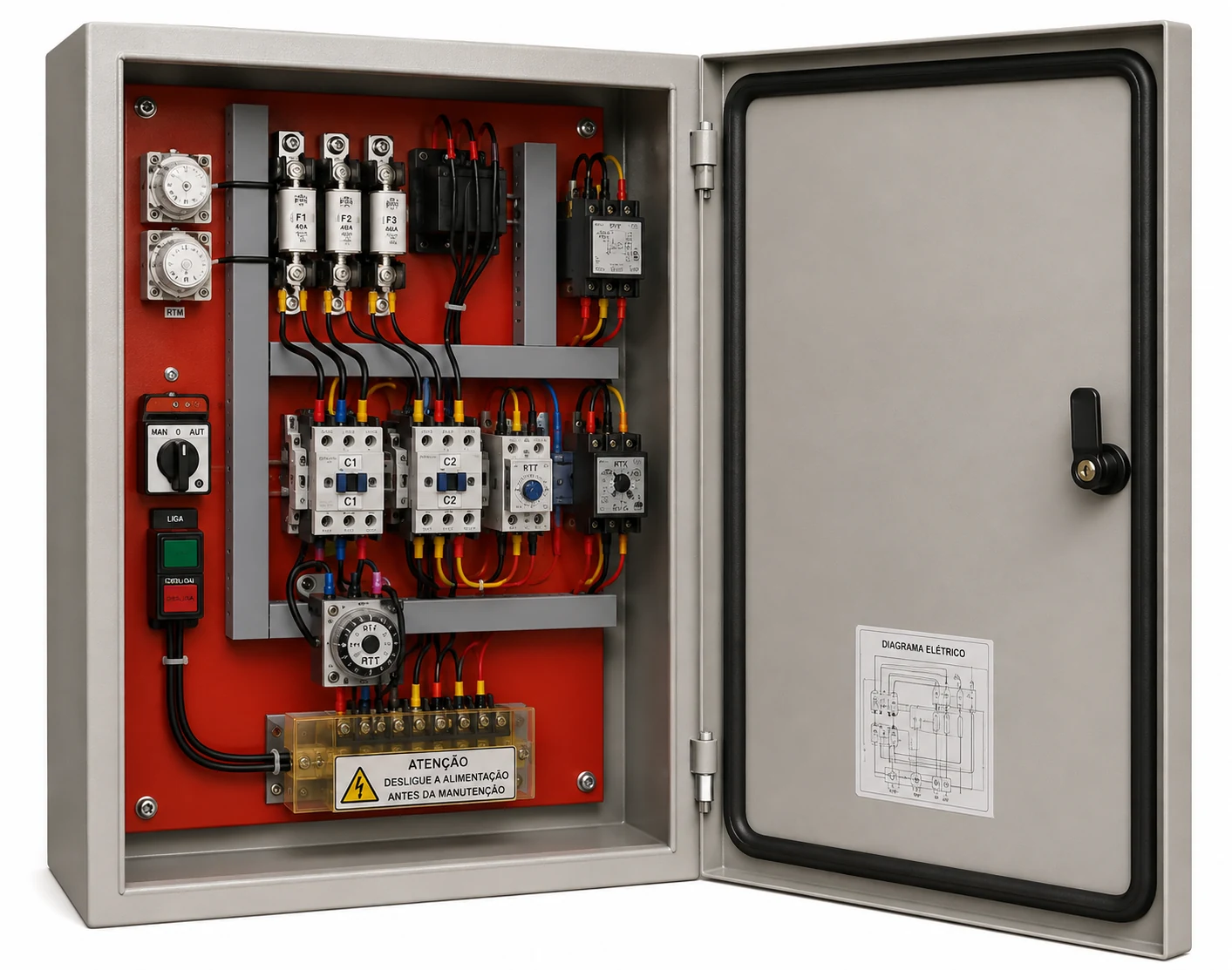

Partida Compensadora
- Chave automática por autotransformador
- Redução de corrente na partida de motores de maior potência
- Caixa metálica conforme o projeto
- Opcionais: pára-raio, relé falta de fase, horímetro

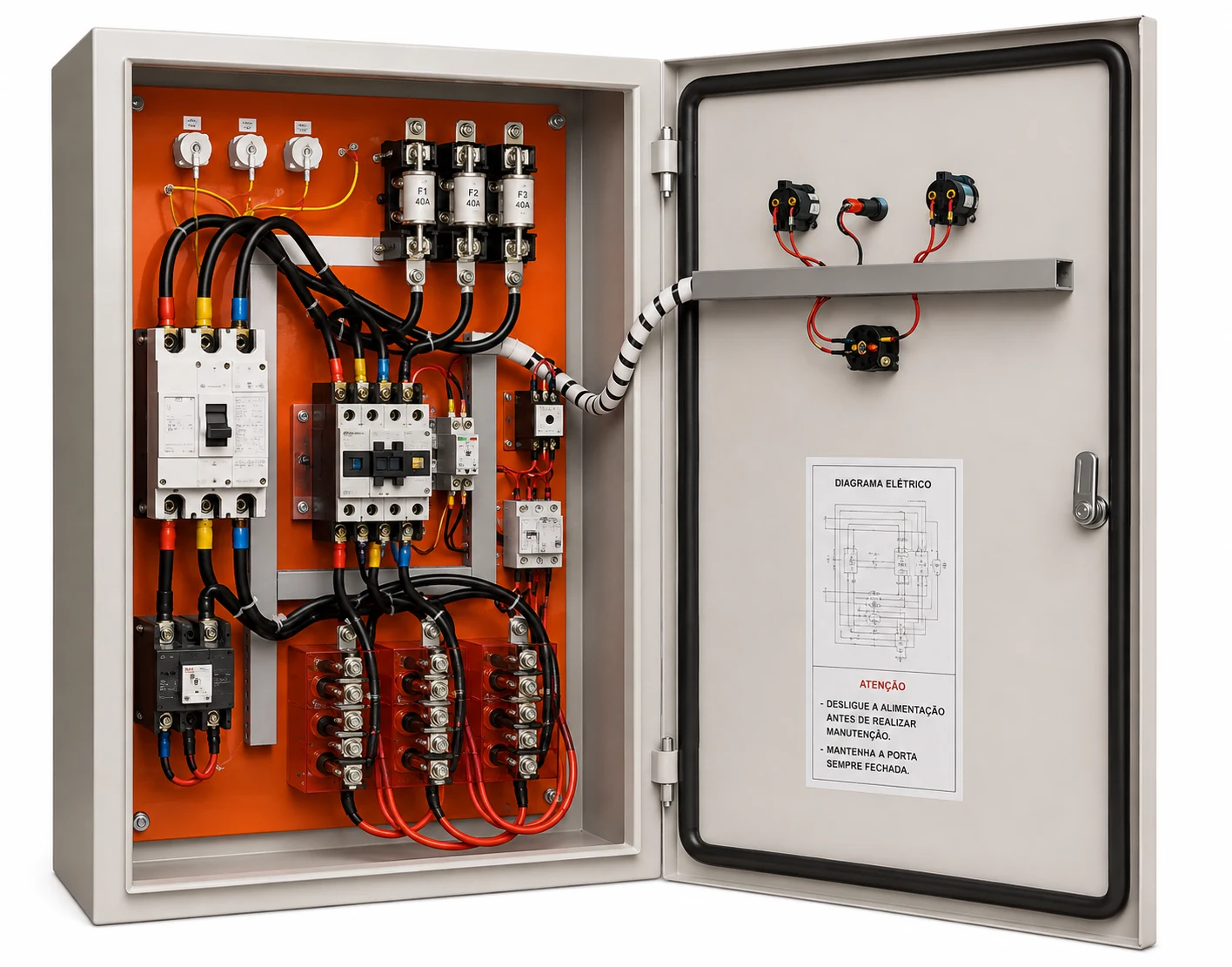

Partida Série Paralela
- Chave automática por comutação série-paralela
- Indicada para motores de dupla tensão
- Caixa metálica conforme o projeto
- Opcionais: pára-raio, relé falta de fase, horímetro

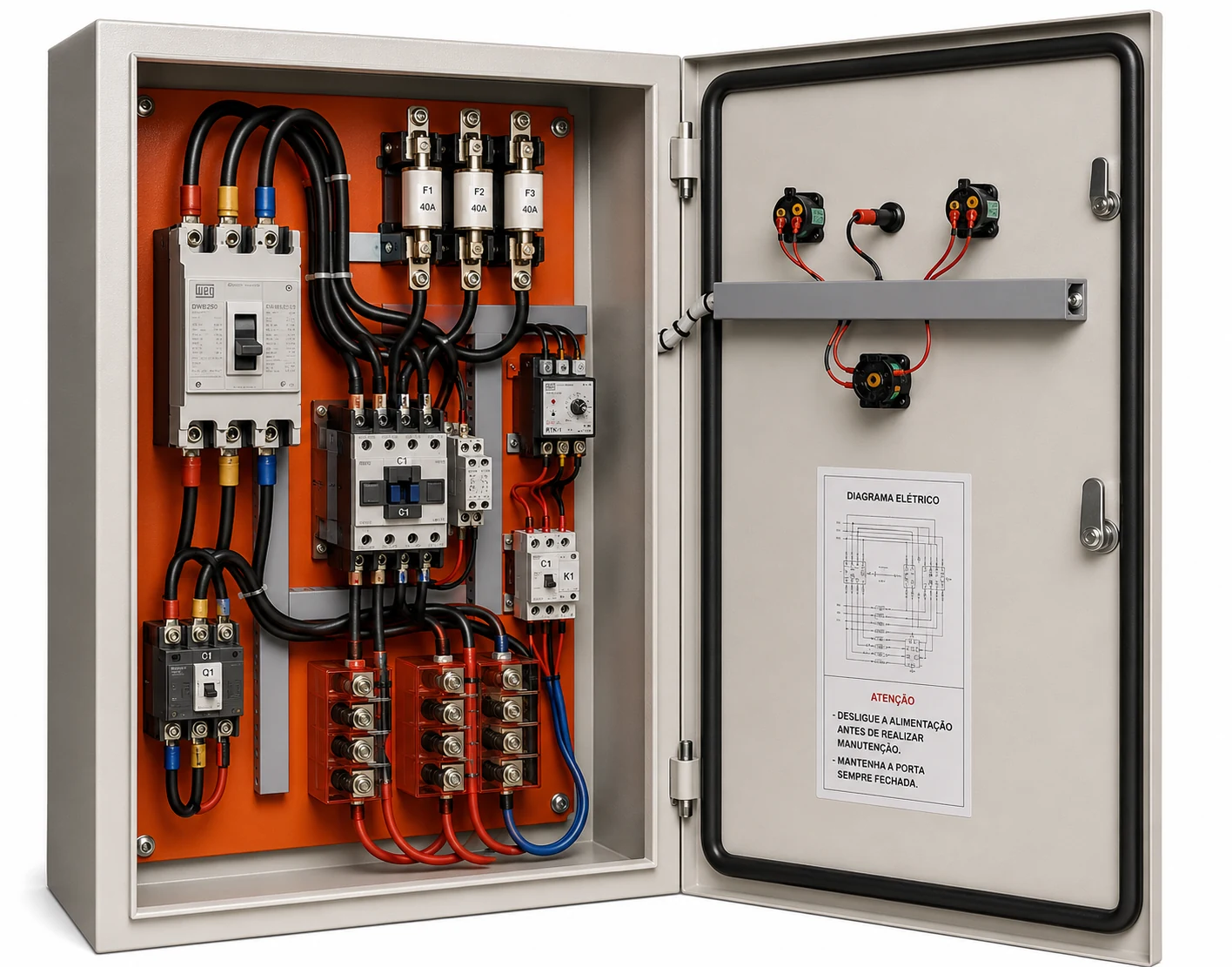

Partida Soft Start
- Partida e parada suaves por controle eletrônico
- Protege a rede e o motor contra picos de corrente
- Caixa metálica conforme o projeto
- Opcionais: pára-raio, voltímetro/amperímetro, horímetro

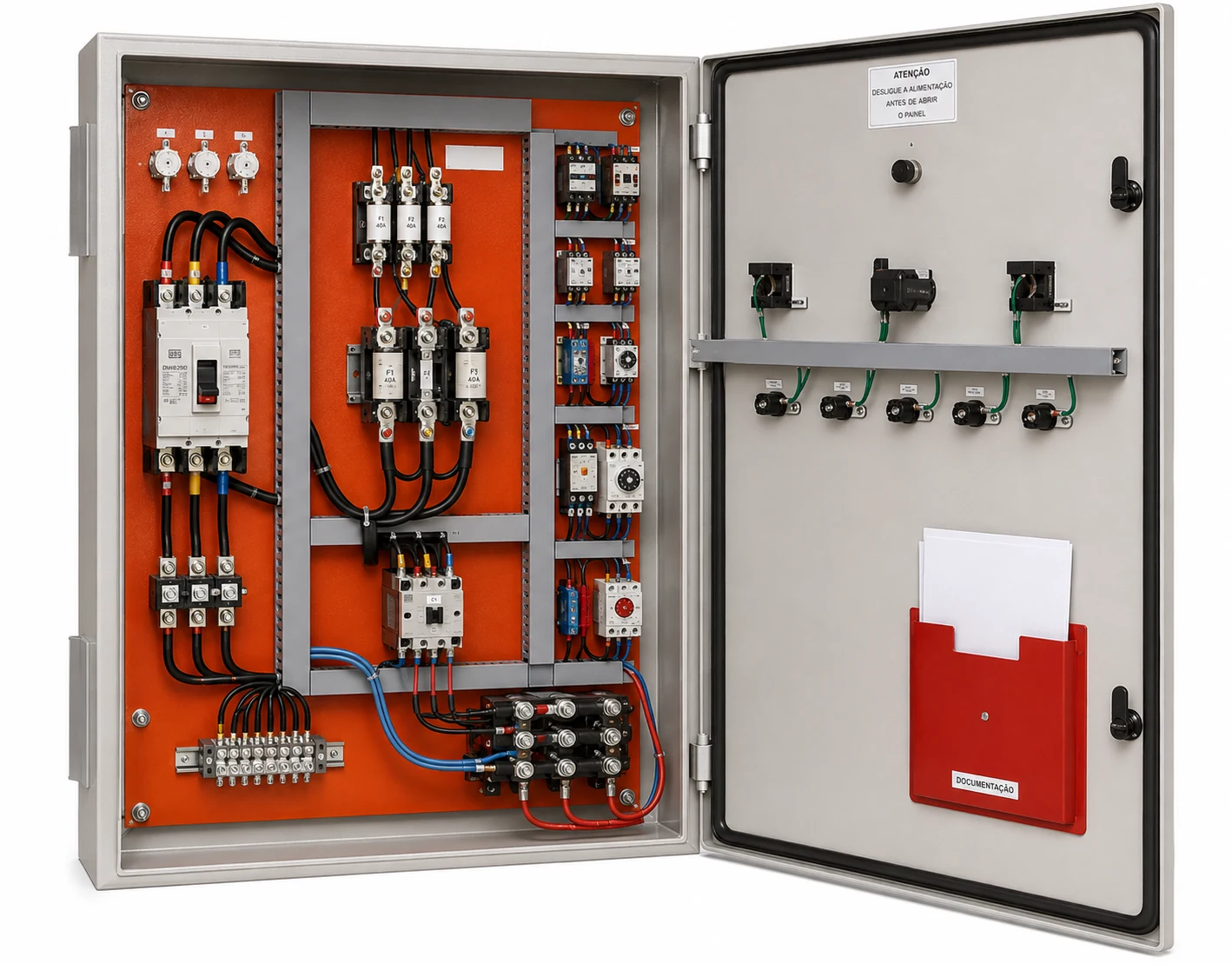

Partida com Inversor de Frequência
- Rotação ajustável para motores trifásicos 220, 380 ou 440V
- Indicada para bombas submersas, de recalque e elevatórias
- Caixa metálica conforme o projeto
- Opcionais: pára-raio, voltímetro/amperímetro, horímetro
Guia de escolha do painel
Monofásico ou trifásico, com ou sem partida - escolha pela sua instalação.
Onde usar
Poço artesiano residencial
Painéis monofásicos compactos para motobombas de uso doméstico.
Poço artesiano industrial
Painéis trifásicos de maior potência para irrigação e abastecimento em escala.
Sistemas de irrigação
Partida direta ou compensadora para motores de pivôs e conjuntos motobomba.
Montagem sob medida
Projetamos e montamos o painel conforme a necessidade específica do seu projeto.
Seja um distribuidor Jaciri
Este é o produto de maior ticket da nossa linha - condições especiais para instaladores de poços/bombas, montadores de painéis e distribuidores de material elétrico.
Perguntas frequentes
Pedir orçamento
Resposta rápida por WhatsApp ou e-mail.
Documentação técnica - Painéis de Comando
Informações técnicas para consulta. Clique para expandir.
Especificações técnicas+
| Especificação | Valor |
|---|---|
| Tensões de trabalho | 220, 380 e 440 VCA (50/60 Hz) |
| Tipos de partida | Direta, estrela-triângulo, compensadora, série-paralela e soft-start |
| Proteções | Falta e desequilíbrio de fase, sobrecarga e curto-circuito |
| Controle de nível | Por eletrodos ou boia, conforme aplicação |
| Comando | Botoeiras, sinalização e chave manual/automático |
| Gabinete | Chapa de aço com pintura eletrostática |
| Montagem | Componentes em trilho DIN, fiação identificada |
| Documentação | Diagrama do painel e identificação de terminais |
Cada painel recebe identificação com descrição, tensão de trabalho, data de fabricação e aprovação do controle de qualidade. A fabricação é feita integralmente na fábrica em Garça/SP, o que permite adequar o painel à aplicação e prestar suporte técnico sobre o conjunto montado, e não apenas sobre componentes isolados.
