Relé de Tempo e Temporizadores industriais

Cada unidade traz identificação lateral com descrição do produto, tensão de trabalho, data de fabricação e aprovação do controle de qualidade, garantindo rastreabilidade e reposição correta.

RTEJ - retardo na energização. Ao receber alimentação, o relé aguarda o tempo ajustado e só então comuta os contatos. É a função mais usada em sequenciamento de partidas, evitando que vários motores entrem simultaneamente e provoquem queda de tensão.

RTDJ - retardo na desenergização. Comuta imediatamente ao ser energizado e mantém a saída acionada por um tempo após o corte da alimentação. Aplicação típica em ventilação de resfriamento que precisa continuar depois de o motor parar.

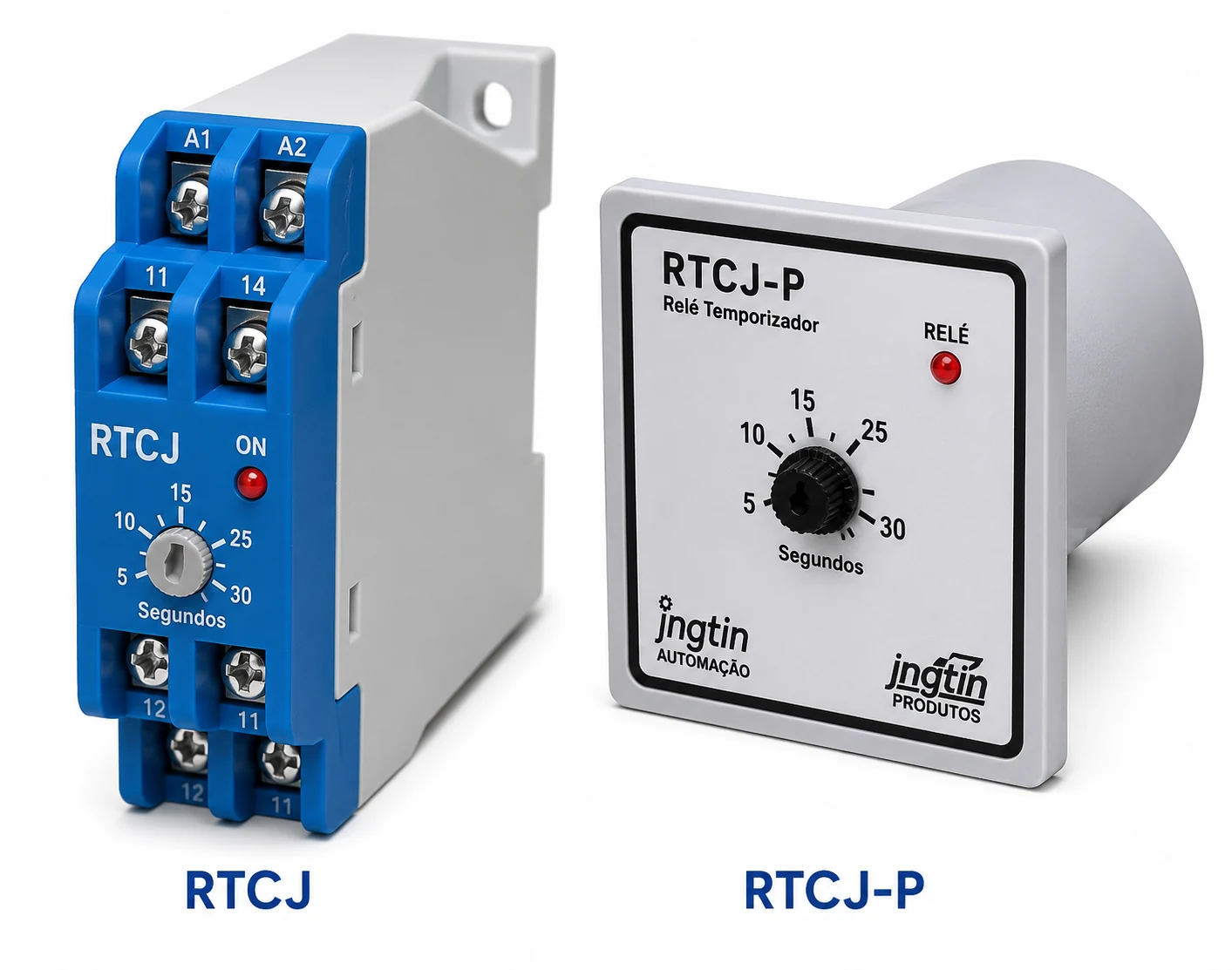

RTCJ - cíclica. Alterna ligado e desligado continuamente, com tempos T-ON e T-OFF ajustáveis. Empregada em dosagem, agitação intermitente, sinalização e limpeza automática.

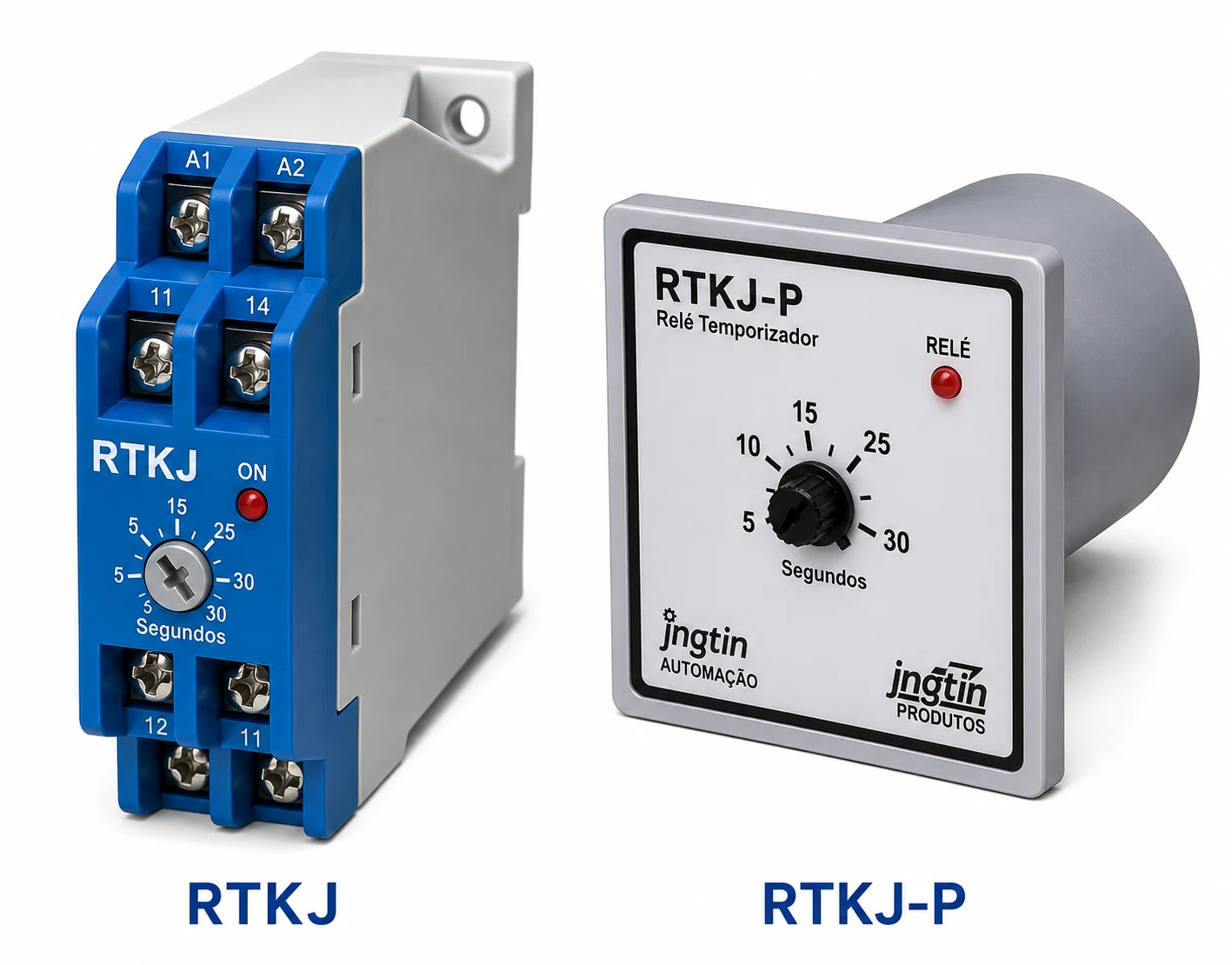

RTKJ - prolongador de impulso. Converte um comando momentâneo em um acionamento de duração definida, útil quando o sinal de entrada é curto demais para sustentar a operação.

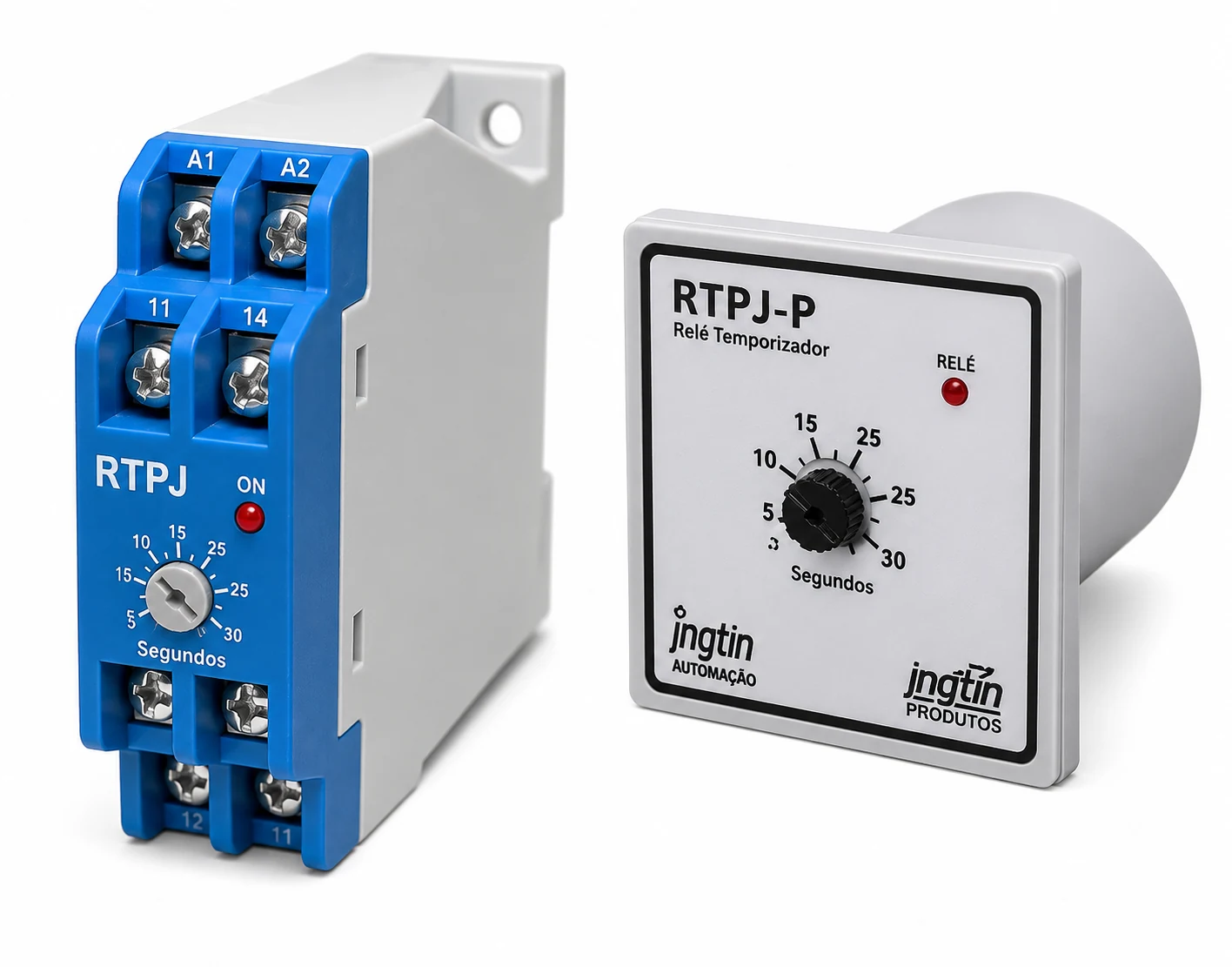

RTPJ - pulso na energização. Gera um pulso de duração ajustada no momento em que o circuito é energizado, aplicável em reset de equipamentos e em comandos de partida momentânea.

RTYJ - estrela-triângulo. Executa a comutação temporizada entre os contatores de estrela e de triângulo, com o intervalo de transição necessário para evitar curto entre as etapas.

A linha é fornecida em duas configurações de saída. A versão 1R possui um contato C-NA e um contato C-NF, suficiente para a maioria dos comandos simples. A versão 2R possui dois contatos de cada tipo, o que permite comandar dois sistemas independentes com um único relé - por exemplo, acionar um contator e, ao mesmo tempo, sinalizar em painel ou enviar o estado para um controlador, sem acrescentar relés auxiliares.

O modelo RTEJ-P oferece a combinação 1T/1i: um contato reversível temporizado (terminais 15-16-18) somado a um contato reversível instantâneo (terminais 25-26-28). Essa configuração é útil quando o mesmo evento precisa produzir uma ação imediata e outra ação retardada - por exemplo, sinalizar a partida no instante do comando e liberar uma etapa seguinte apenas após o tempo programado.

A escolha entre 1R, 2R e RTEJ-P reduz componentes no trilho e simplifica o diagrama do painel, com menos pontos de ligação e menos possibilidades de falha na manutenção.

A alimentação é aplicada nos terminais A1 e A2. O tempo é definido pelo potenciômetro escalonado no painel frontal, com escala impressa que permite ajuste direto, sem instrumento auxiliar. Ao atingir o tempo programado, o relé comuta os contatos de saída e o LED frontal indica a condição atuada.

Na prática, o contato temporizado é ligado em série com a bobina do contator que se deseja controlar. Em uma partida estrela-triângulo, por exemplo, o relé mantém o contator de estrela acionado durante o tempo de aceleração e, terminado esse período, transfere o comando para o contator de triângulo. O ajuste correto do tempo depende da inércia da carga: tempo curto demais provoca pico de corrente na transição, tempo longo demais mantém o motor operando com torque reduzido.

Os temporizadores da linha são utilizados em chaves estrela-triângulo, chaves compensadoras, partidas de painéis monofásicos, circuitos de comando com retardo, máquinas injetoras e extrusoras. Também aparecem em sistemas de irrigação, em conjuntos de recalque com mais de uma bomba e em automações simples de processo, em que o custo de um controlador programável não se justifica.

Em painéis de bombeamento, o retardo na energização é usado para escalonar a partida de motores e evitar sobrecarga no transformador. Em extrusão e injeção, a função cíclica comanda dosagem e resfriamento. Em quadros de comando industriais, o prolongador de impulso resolve situações em que botoeiras e sensores geram sinais muito curtos.

Para dúvidas sobre qual função escolher em uma aplicação específica, o suporte técnico é feito diretamente pela fábrica, por quem projeta e produz os equipamentos.
